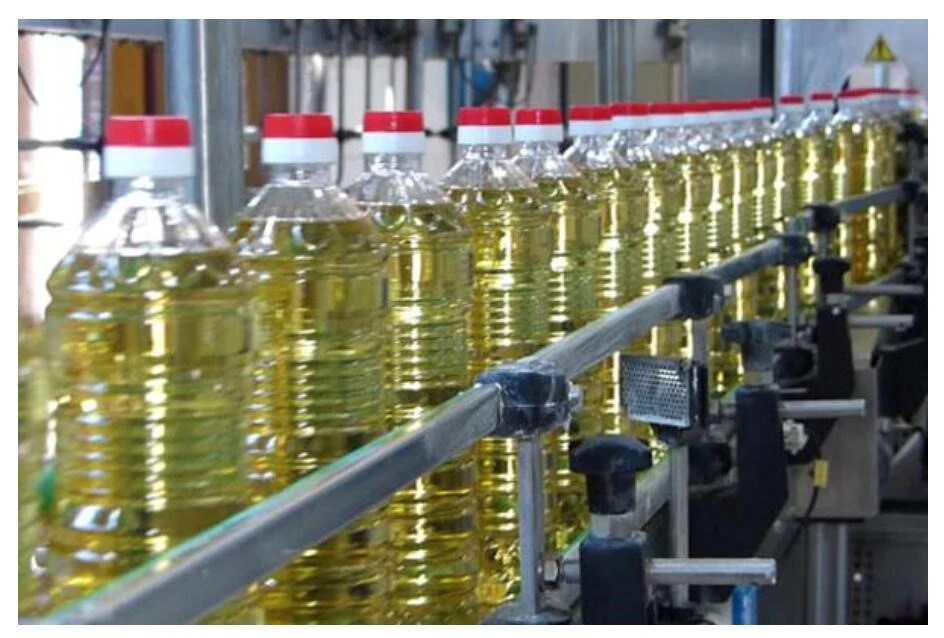

สายการบรรจุน้ำมันพืชบรรจุขวด PET 12000BPH (810 มล.)

ภาชนะและข้อมูลจำเพาะ

วัสดุ

รูปร่าง

ปริมาณบรรจุ (มล.)

ระดับการเติม (มม.)

ประเภทคอ

สัตว์เลี้ยง

ขวดทรงสี่เหลี่ยม

810มล.

ระยะห่างจากคอขวด น้อยกว่าหรือเท่ากับ 25 มม.

28มม.

สามารถปรับสเปคของชนิดขวดได้

เครื่องบรรจุ

เส้นผ่านศูนย์กลางต่ำสุด/สูงสุด:55~110 มม.;

ความสูงต่ำสุด/สูงสุด:160~310มม.

ลูกค้าจะต้องซื้อชิ้นส่วนเปลี่ยนเพิ่มเติมสำหรับขวดแต่ละประเภท

หากลูกค้ามีความต้องการพิเศษ เขาจะต้องยืนยันกับฝ่ายเทคนิคของ Xili

การติดฉลากภาชนะ

ระบบบรรจุภัณฑ์

ระบบจัดวางบนพาเลท

เครื่องติดฉลากกาวร้อนละลาย

(ฟิล์ม OPP พันรอบ)

บรรจุภัณฑ์

ข้อมูลจำเพาะ

การวางบนพาเลท

ข้อมูลจำเพาะ

เครื่องบรรจุกล่องแบบพันรอบ

3x4

การวางพาเลทด้วยมือ

A

ระบบการเป่าลม

1

ระบบการป้อนอาหารพรีฟอร์ม

ถังพรีฟอร์ม

1 หน่วย

ซีลี่

2

ลิฟต์พรีฟอร์ม

1 หน่วย

ซีลี่

3

เครื่องคัดแยกพรีฟอร์ม

1 หน่วย

ซีลี่

4

เอ็กซ์แอลอาร์ซีแอล-6

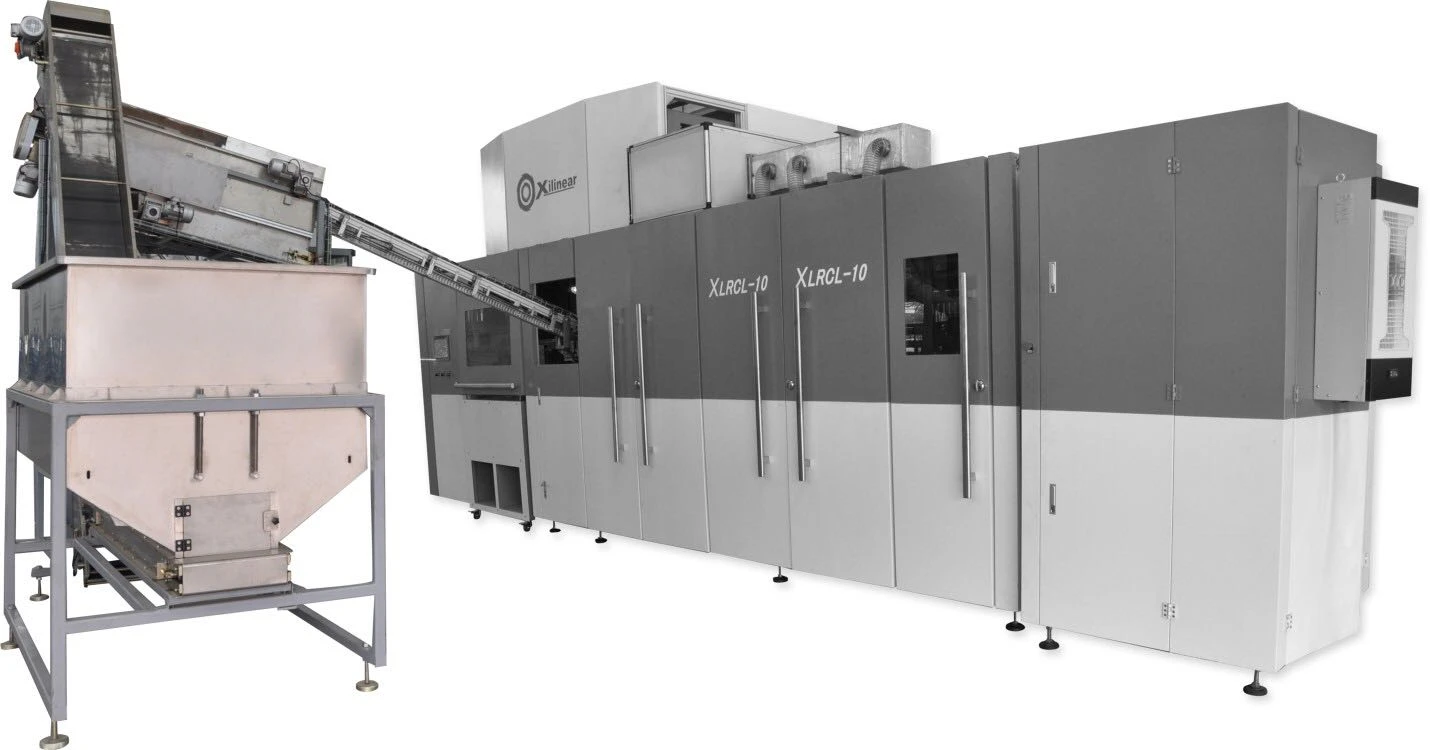

เครื่องเป่าขวดแบบโรตารี

12000BPH (810มล.)

1 หน่วย

ขวดเหลี่ยม ขวดใส่น้ำมัน

ซีลี่

5

พร้อมระบบกำจัดฝุ่นพรีฟอร์ม

1 ชุด

การกำจัดฝุ่นด้วยแก๊สไอออนพรีฟอร์ม

ซีลี่

6

พร้อมระบบหมุนเวียนอากาศ

1 ชุด

อัตราการคืนอากาศ 40%

ซีลี่

7

ตู้ควบคุมเฉพาะที่และอุปกรณ์ควบคุมไฟฟ้า

พีแอลซี

สารพัน

ซีเมนส์

8

หน้าจอสัมผัส

ซีเมนส์

9

ส่วนประกอบควบคุมไฟฟ้า ฯลฯ

ส่วนประกอบนิวเมติกส์ FESTO

10

ตู้ควบคุมไฟฟ้า

เหล็กกล้าคาร์บอน

ซีลี่

11

แม่พิมพ์

810มล.

6 โพรง

9,700

โลหะผสมอลูมิเนียมแมกนีเซียมสูง 7075

ซีลี่

B

อุปกรณ์เสริมเครื่องเป่าลม (รวมถึงระบบคอมเพรสเซอร์อากาศและระบบทำความเย็น)

12

เครื่องอัดอากาศแรงดันสูงแบบไม่ใช้น้ำมัน

7.0Nm3/นาที

75กิโลวัตต์

1 ชุด

7.0Nm3/min @ 40Bar ระบบคอมเพรสเซอร์อากาศแรงดันสูงแบบปราศจากน้ำมัน

(ระบบ HP ครบชุด)

ซีลี่

13

เครื่องเป่าลมเย็น

8.0Nm3/นาที

1 ชุด

ซีลี่

14

ฟิลเตอร์ละเอียด

8.0ม3/นาที

3 ชุด

ซีลี่

15

ตัวรับอากาศ

1000/40กก.

1 ชุด

ซีลี่

16

เครื่องอัดลมแรงดันต่ำแบบสกรู

5.0Nm3/นาที

30กิโลวัตต์

1 ชุด

5.0Nm3/min @ 10Bar ระบบคอมเพรสเซอร์อากาศแรงดันต่ำแบบสกรู

(ระบบLPสมบูรณ์)

ซีลี่

17

เครื่องเป่าลมเย็น

ฟ-40ส

1 ชุด

ซีลี่

18

ชุดกรอง

C/T/A-40

3 ชุด

ซีลี่

19

ตัวรับอากาศ

1500L @ 10บาร์

1 ชุด

ซีลี่

20

เครื่องทำน้ำเย็น (ชนิดน้ำ)

8P

2 หน่วย

ซีลี่

C

ระบบสายพานลำเลียง

21

สายพานลำเลียงอากาศ

30m

ขึ้นอยู่กับเค้าโครงสุดท้าย

ซีลี่

22

พัดลมระบายอากาศ

ซีลี่

23

ตัวกรองประสิทธิภาพหลัก

สำหรับการกรองขวดเปล่า

ซีลี่

24

ตู้ควบคุมเฉพาะที่และอุปกรณ์ควบคุมไฟฟ้า

พีแอลซี

สารพัน

ซีเมนส์

25

ตู้ควบคุมไฟฟ้า

เหล็กกล้าคาร์บอน

ซีลี่

D

ระบบการบรรจุและปิดฝา

26

เอ็กซ์ล็อกเอ็กซ์ 32-8

การบรรจุน้ำหนักแบบโรตารี - การปิดฝาแบบโมโนบล็อค

12000BPH (810มล.)

1 หน่วย

ฝาเกลียว 28มม.

ซีลี่

27

ตู้ควบคุมเฉพาะที่และอุปกรณ์ควบคุมไฟฟ้า

พีแอลซี

สารพัน

ซีเมนส์

28

หน้าจอสัมผัส

ซีเมนส์

29

ส่วนประกอบควบคุมไฟฟ้า ฯลฯ

เอสเอ็มซี

อุปกรณ์นิวเมติกส์ SMC

30

ตู้ควบคุมไฟฟ้า

S/S

ซีลี่

E

ระบบลำเลียงขวดเต็ม

31

ไดร์เป่าผม

พร้อมพัดลมดูดลมและมีดเป่าลม

1 หน่วย

S/S 304

ซีลี่

32

อาร์เอช 812

เครื่องติดฉลากกาวร้อนแบบโรตารี

12000BPH (810มล.)

1 หน่วย

OPP ห่อรอบ

ซีลี่

33

ตู้ควบคุมเฉพาะที่และอุปกรณ์ควบคุมไฟฟ้า

มอเตอร์เซอร์โว

สารพัน

เอบีบี

34

พีแอลซี

เบ็คฮอฟฟ์

35

หน้าจอสัมผัส

ชไนเดอร์

36

ส่วนประกอบควบคุมไฟฟ้า ฯลฯ

ส่วนประกอบนิวเมติกส์ FESTO

37

ตู้ควบคุมไฟฟ้า

S/S

ซีลี่

38

โค้ดเดอร์ขวด

1 หน่วย

การพิมพ์ด้วยเลเซอร์

มาร์เคม-อิมาเจ

39

อุปกรณ์ลำเลียงขวดเต็ม

โซ่ลำเลียง

โซ่: S/S 304

180m

ขึ้นอยู่กับเค้าโครงสุดท้าย

ซีลี่

40

มุมสายพานลำเลียง

การคำนวณตามแบบของ Xili

ซีลี่

41

ท่อร้อยสายเคเบิล

ซีลี่

42

ถาดรองน้ำ

ซีลี่

43

ตู้ควบคุมเฉพาะที่และอุปกรณ์ควบคุมไฟฟ้า

มอเตอร์ลำเลียง

สารพัน

เย็บ

44

เครื่องแปลงความถี่

แดนฟอสส์

45

พีแอลซี

ซีเมนส์

46

หน้าจอสัมผัส

ซีเมนส์

47

ตู้ควบคุมไฟฟ้า

เหล็กกล้าคาร์บอน

ซีลี่

48

สายพานลำเลียงแบบไร้แรงดัน

1 ชุด

ซีลี่

49

การหล่อลื่นโซ่ลำเลียง

1 ชุด

หัวฉีดแบบรวมศูนย์

ซีลี่

50

การตรวจสอบแสง

แบนด์กว้าง/แสงสูง

2 หน่วย

ซีลี่

F

ระบบบรรจุภัณฑ์

51

เครื่องกระตุ้นหัวใจ B251

เครื่องบรรจุกล่องแบบพันรอบ

20 ~ 25 กล่อง/นาที (810มล.)

1 หน่วย

3x4

ซีลี่

52

ตู้ควบคุมเฉพาะที่และอุปกรณ์ควบคุมไฟฟ้า

มอเตอร์เซอร์โว

สารพัน

ซีเมนส์

53

พีแอลซี

ซีเมนส์

54

หน้าจอสัมผัส

ซีเมนส์

55

ส่วนประกอบควบคุมไฟฟ้า ฯลฯ

ส่วนประกอบนิวเมติกส์ FESTO

56

ตู้ควบคุมไฟฟ้า

เหล็กกล้าคาร์บอน

ซีลี่

G

ระบบลำเลียงกล่องเต็ม

57

สายพานลำเลียงแบบเต็มกล่อง

ประเภทลูกกลิ้ง

10m

770USD/ม.

最终长度由平面布置图确定

ขึ้นอยู่กับเค้าโครงสุดท้าย

ซีลี่

58

มอเตอร์ลำเลียง

สารพัน

เย็บ

59

เครื่องแปลงความถี่

แดนฟอสส์

เครื่องคัดแยกพรีฟอร์ม

ความจุของถัง

1.5 (m³)

ความเร็วสูงสุดสำหรับการเรียงลำดับพรีฟอร์ม

18000 บาร์เรลต่อชั่วโมง

ขนาดพรีฟอร์มที่สามารถใช้ได้

เส้นผ่านศูนย์กลาง Ф25mm ~ Ф35mm, ความสูงน้อยกว่าหรือเท่ากับ 170mm

กำลังมอเตอร์

2.8 กิโลวัตต์

แรงดันไฟฟ้า ความถี่ เฟส

380V±10%/50Hz/ สามเฟส ห้าสาย

น้ำหนัก

1500กก.

ส่วนการเป่าลม

เชื้อรา (โพรง)

6

ความสูงทางออกของขวด

1.6m

ส่วนทำความร้อน

ระบบทำความร้อน

8

ชั้นของโคมไฟ

8

พารามิเตอร์ทางไฟฟ้า

แรงดันไฟฟ้า

380V

ความถี่

50/60เฮิรตซ์

กำลังไฟฟ้ารวมการติดตั้ง

พลังงานรวม

150 กิโลวัตต์/ชม.

การบริโภคเฉลี่ย

70-130กิโลวัตต์/ชม. (ไม่รวมอุปกรณ์เสริม)

แหล่งอากาศ

แรงดันอากาศอัดของก๊าซปิโตรเลียมเหลว

7 ~ 10บาร์

อัตราการใช้ลมอัด LP

3.5ม³/นาที

แรงดันอากาศอัด HP

32 ~ 40บาร์

อัตราการบริโภคอากาศอัดแรงม้า

7.0ม³/นาที

(พร้อมระบบดูดอากาศ)

น้ำหล่อเย็นสำหรับเครื่องทำน้ำอุ่น

(อุณหภูมิน้ำ น้อยกว่าหรือเท่ากับ 20 องศา )

ไหล

4m³/h

พลัง

9 กิโลวัตต์

ความดัน

8บาร์

น้ำหล่อเย็นสำหรับสถานีแม่พิมพ์

(อุณหภูมิ น้อยกว่าหรือเท่ากับ 5 ~ 12 องศา )

(แม่พิมพ์ด้านซ้ายและขวา)

ไหล

6m³/h

พลัง

11 กิโลวัตต์

ความดัน

8บาร์

น้ำหล่อเย็นสำหรับแม่พิมพ์

(อุณหภูมิ น้อยกว่าหรือเท่ากับ 5 ~ 12 องศา )

(แม่พิมพ์ด้านล่าง)

ไหล

2m³/h

พลัง

6 กิโลวัตต์

น้ำหนัก

เครื่องหลัก/เครื่องทำความร้อน/ตู้ควบคุมไฟฟ้า

11t\2.5t\0.7t

ขนาดอุปกรณ์

เครื่องหลัก

4120มม.×3080มม.×3620มม.

เครื่องทำความร้อน

4040มม.×1860มม.×3200มม.

เครื่องคัดแยกพรีฟอร์ม

6000มม. x 4900มม. x 4100มม.

มิติพรีฟอร์ม

ความสูงของพรีฟอร์ม

น้อยกว่าหรือเท่ากับ 170มม.

เส้นผ่านศูนย์กลางภายในสำหรับคอขวด

Ф20มม. ~ Ф26มม.

เส้นผ่านศูนย์กลางวงแหวน

Ф30มม. ~ Ф36มม.

ขนาดขวด

ขนาดเส้นผ่านศูนย์กลางของขวดกลม

Ф50มม. ~ Ф100มม.

ขนาดขวดแบบเฉียง

50มม. ~ 100มม.

ความสูงสูงสุดของขวด

น้อยกว่าหรือเท่ากับ 330มม.

ช่วงปริมาณ

น้อยกว่าหรือเท่ากับ 1.5L

วัสดุพรีฟอร์ม

สัตว์เลี้ยง

ความจุ

12000BPH (810มล.)
